¶ 1. モデル表示
ディスプレイオプション
表示オプションは、メニューバーの「ディスプレイ」セクションからアクセスできます。
• ウィンドウにフィット
クリックすると、ズームが元の位置にリセットされ、3Dモデルが画面に完全に収まります。
• デフォルト位置
最初のキャプチャした数フレームに基づいて、決定された視点から3Dモデルを表示します。
• 透視投影ビュー
透視投影ビューでは、カメラが空間内に固定され、対象物に奥行きと距離感を与えます。
• 平行投影ビュー
すべてのオブジェクトが同じスケールで表示され、3D図形は相対的なサイズと位置を保持したまま2Dの平面に投影されます。
• 境界ボックスを表示
現在のモデルを囲むバウンディングボックスを表示または非表示にします。バウンディングボックスは、オブジェクトの周りを可能な限りきつく囲む長方形のボックスです。
• 回転ボールを表示
3D空間でのモデルの向きを示す X Y Z 回転軸を表示します。
• グリッド表示
編集インターフェイスに仮想3Dグリッドを表示または非表示にします。グリッドは水平と垂直の線で構成され、オブジェクトの位置決めや整列に役立ちます。
• スキャン位置を表示
写真測量シングルショットモードで取り込んだスキャンの位置基準を表示します。カラーデータの再撮影が必要かどうかを確認するために使用します。任意の基準点をクリックすると、現在の位置で取得されたシングルフレームが表示されます。基準点をダブルクリックすると、現在の位置で取得されたモデル画像が表示されます。
• モデルの裏面を表示
現在のサーフェスの反対側を別の色( 茶色または透明 )で表示または非表示にします。
• メッシュモデルの表示
ソリッド: モデルの表面を表示または非表示にします。
ワイヤーフレーム: モデルのワイヤーフレームを表示します。
ワイヤーフレームオーバーレイ: モデルのワイヤーフレームオーバーレイを表示します。
• マテリアルプロパティ
メッシュの色とサーフェスプロパティを変更するには、マテリアルプロパティをクリックしてください。
• 透過選択を有効
モデルを通してデータを選択できるようにします。
• スクリーンショット
全画面: 画面全体をキャプチャします。
モデルのみ: 3Dモデルの画像のみをキャプチャします。
• 光源
アイコンをドラッグして光源の位置を調整します。アイコンをダブルクリックすると、光源はデフォルトの位置にリセットされます。アイコンをクリックすると、設定が閉じられます。
¶ 2. モデル管理
 |

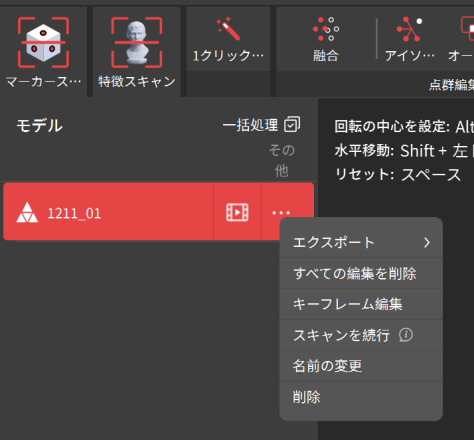

一括処理 複数のスキャンを含むプロジェクトを作成した場合、一括処理により、複数のモデルに対して同じ設定で融合またはメッシュ処理を実行できます。 「一括処理」ボタンをクリックし、処理するモデルを選択します。その後、融合またはメッシュの設定を選択し、「適用」をクリックしてください。 すべての編集を削除 すべての編集を取り消し、未処理の生データの状態に戻します。 モデルの名前変更/削除 プロジェクトペインでモデルをダブルクリックし、モデルの名前を変更できます。または、モデル名の横にある「その他」アイコンをクリックし、「名前の変更」または「削除」を選択することで、モデルの名前を変更するか削除することができます。 |
¶ 3. プロジェクト管理
新規プロジェクトの作成
新規プロジェクトの作成には以下の3つの方法があります:
• ホームページ( 接続されたスキャナー )>「新規プロジェクト」ペインまたは「スキャナー接続ステータス」ペインをクリックします。
• ホームボタンとプロジェクトを開くボタンの間にある新規プロジェクトボタン
をクリックします。
• スキャンのインターフェイスで > 、メニューバーの「ファイル」 >「新規プロジェクト」をクリックします。
プロジェクトを開く
プロジェクトを開くには以下の2通りです：
• ホームページのプロジェクトセクションで > モデルをダブルクリックします。
• プロジェクトインターフェイスのメニューバーから「ファイル 」> 「開く 」または「最近のプロジェクトを開く 」を選択します。
フォルダを開く
プロジェクトが開いている場合、メニューバーの「ファイル」で、「フォルダを開く」を選択します。
プロジェクトの保存
開いているプロジェクトは、メニューバーの「ファイル」> 「保存」を選択することで保存できます。
プロジェクト名の変更
ホームページのプロジェクトセクションで、対象のプロジェクトサムネイル横の「その他」アイコンをクリックし、「名前の変更」を選択します。
プロジェクトの削除
• 個別プロジェクトの削除
ホームページのプロジェクトセクションで、削除したいプロジェクトサムネイル横の「その他」アイコンをクリックし、「削除」を選択します。
• 複数のプロジェクトの削除
ホームページのプロジェクトセクションで、削除したいプロジェクトサムネイル横のチェックボックスをクリックし、「削除」を選択します。
