¶ 1. カメラ設定
スキャンを開始する前にDepthカメラの露出を調整することは、良い3Dモデルを得るために非常に重要です。

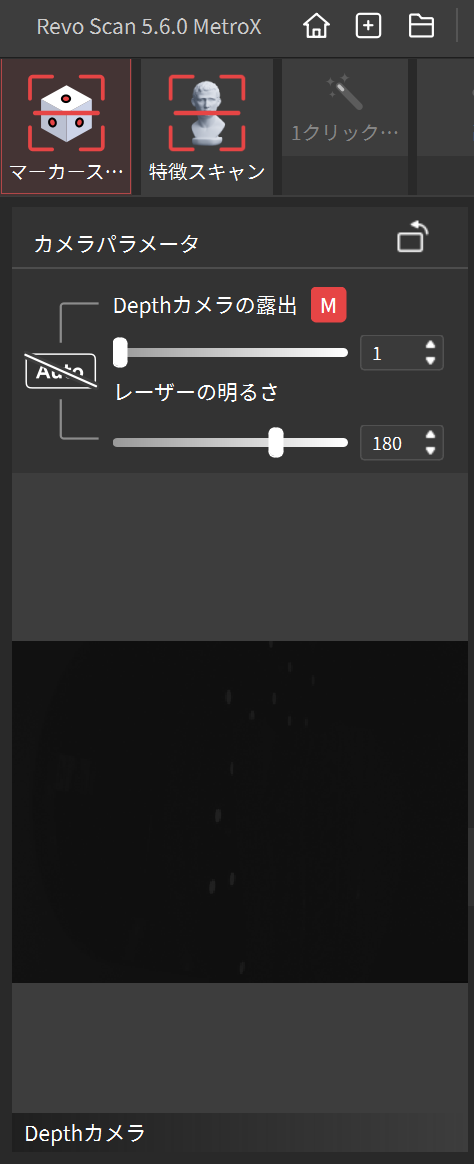

交差ライン/平行ライン
- 露出調整
Depthカメラの露出は、オート露出に設定するか、手動で調整することができます。デフォルト値を使用することをお勧めします。手動で調整する際、 Depthカメラウィンドウでオブジェクト全体がグレーで表示されていることを確認してください。
- レーザーの明るさ
交差ライン/平行ラインモード使用時のみ調整可能。スキャン効果に影響を与えないように、デフォルト値を使用することをお勧めします。

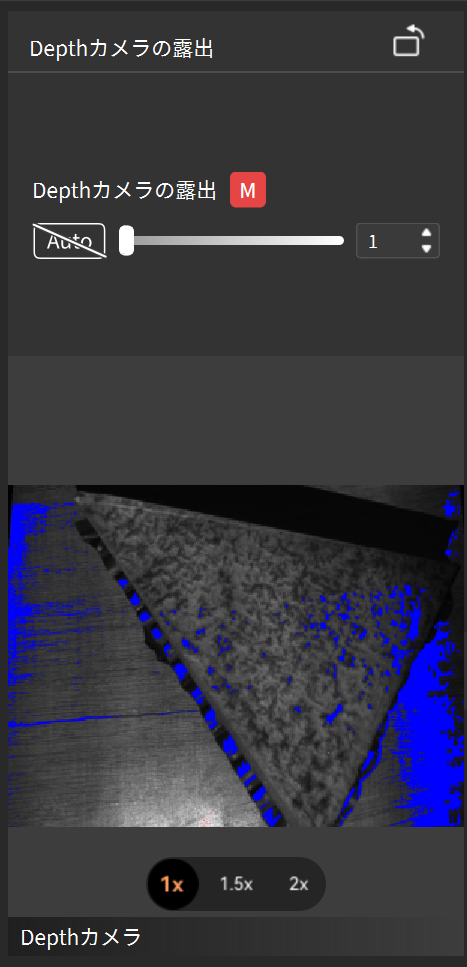

フルフィールド
- 露出調整
Depthカメラの露出は、オート露出に設定するか、手動で調整することができます。デフォルト値を使用することをお勧めします。手動で調整する際、 Depthカメラウィンドウでオブジェクト全体がグレーで表示されていることを確認してください。
自動ターンテーブルモード
- 露出調整
Depthカメラの露出は、オート露出に設定するか、手動で調整することができます。デフォルト値を使用することをお勧めします。手動で調整する際、 Depthカメラウィンドウでオブジェクト全体がグレーで表示されていることを確認してください。
- RGB露出調整

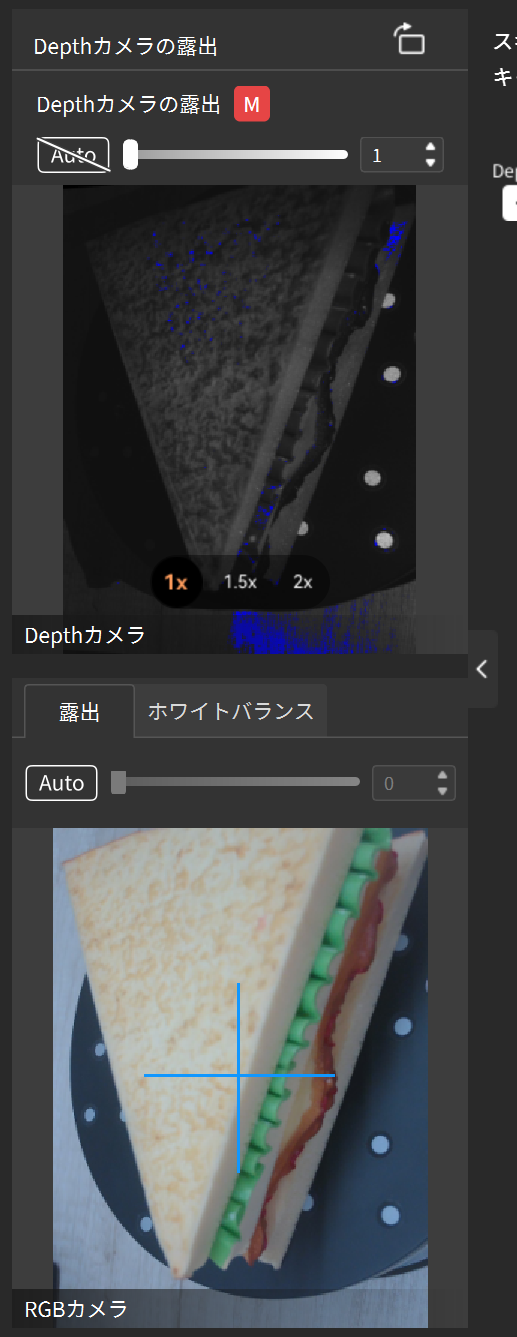

スキャン中に対象物の色を正確にキャプチャするため、柔らかい光で均一に照らされ、RGBカメラの露出とホワイトバランスが適切に調整されていることを確認してください。RGBカメラのプレビューウィンドウで色が正確に見えるまで露出を調整するか、またはオートに設定します。
- ホワイトバランス
ホワイトバランスをオートに設定するか、色が正確に見えるまで調整します。
¶ 2. スキャン距離表示バー

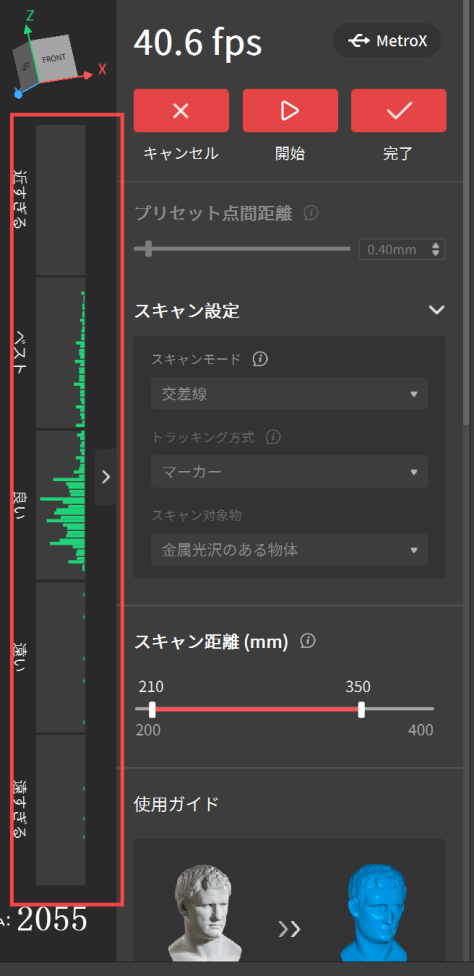

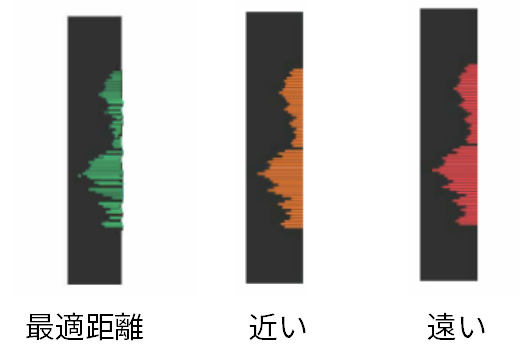

新しいスキャンの前にスキャン距離を調整します。距離インジケータバーは、対象物とスキャナー間の距離を示します。バーが緑色（ベスト）になったらスキャンを開始することをお勧めします。

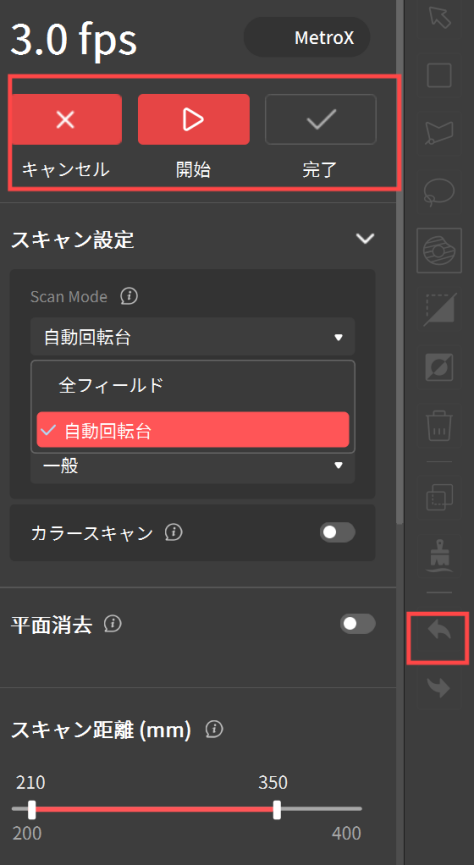

¶ 3. スキャンコントロール
: これをクリックすると、キャプチャしたデータがすべて削除されます。
/
:

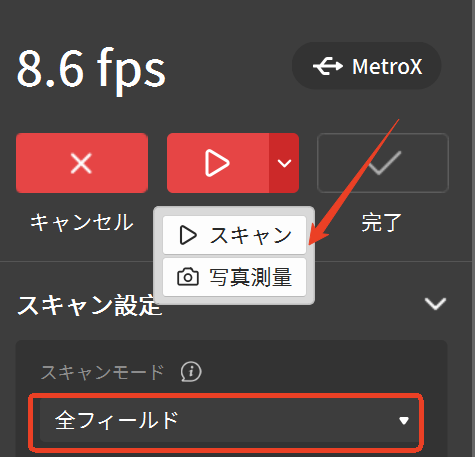

クリックすると、スキャンを開始または一時停止できます。フルフィールドモードでは、「開始/ 一時停止」ボタンのドロップダウンタブをクリックして、スキャンと写真測量を切り替えます。
: スキャンが終了したらこれをクリックし、編集プロセスに入ります。
/
:
フルフィールドモードまたは自動ターンテーブルモードでスキャンを一時停止している間、「やり直し」と「元に戻す」のボタンを使って、スキャンデータを削除または元に戻すことができます。この操作は繰り返すことができます。
¶ 4.プリセット点間距離

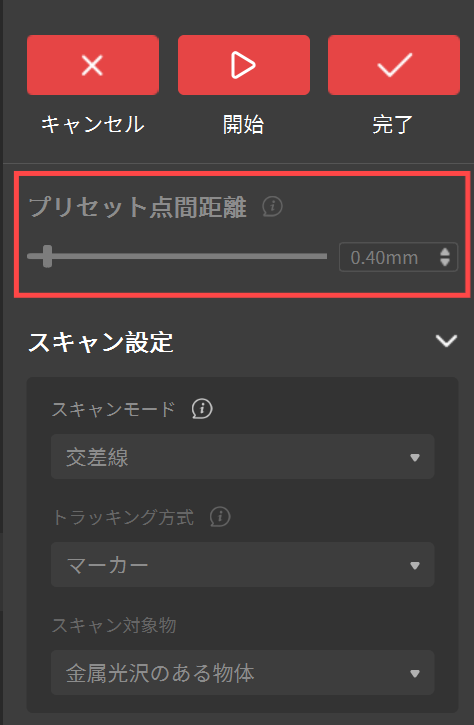

交差ラインモードまたは平行ラインモードを使用する場合、スキャン中の隣接する点群間の点間距離をプリセットすることができます。高い値を設定すると、スキャン時間が短くなります。
注： デフォルトのパラメータを使用することをお勧めします。

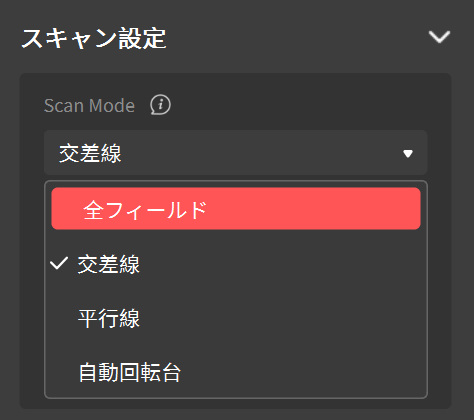

¶ 5. スキャンモード
スキャンする前に、適切なスキャンモードを選択してください。
① 交差ライン： 光沢のある金属や黒い物体を捉えるために設計されています。平行ラインモードより効率的です。(トラッキング用のマーカーが必要）
② 平行ライン： 繊細で複雑なディテールを低速で捉えるために設計されています。(トラッキング用のマーカーが必要）
③ フルフィールド： 短時間で特徴的な被写体を効率よく捉えるために設計されています。
④ 自動ターンテーブル： ターンテーブル（二軸ターンテーブルまたは大型ターンテーブル）、スキャナー、Revo Scan 5 MetroXが連動し、対象物をシングルショットモードで自動的にスキャンします。

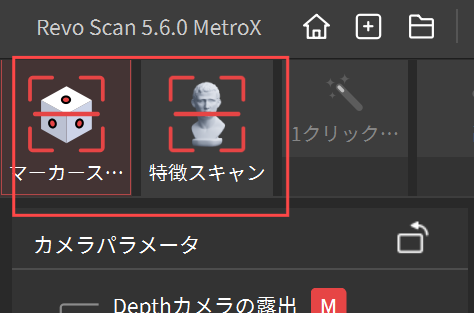

¶ 6. トラッキング方式
スキャンする前に、まず対象物に合わせて、マーカースキャンまたは特徴スキャンを選択してください。
- 特徴スキャン: 表面上の幾何学的特徴を特定することで、データの位置合わせを行います。表面に明確な特徴があり、繰り返しパターンがないオブジェクトの場合に適用されます。
- マーカースキャン: 対象物の表面上または周辺に配置されたマーカーの空間的な位置を特定することで、データの位置合わせを行います。詳細がはっきりしない大きな平面をキャプチャする場合に最適です。トラッキング補助用のマーカーポイントと併用する必要があります。

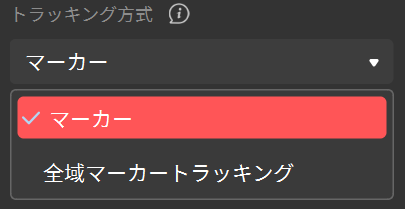

マーカースキャンを使用する場合、トラッキングモードはマーカートラッキング または全域マーカートラッキングのいずれかに設定できます。
*全域マーカートラッキングは、より正確なスキャン結果とスムーズなフレームステッチを提供します。まずマーカーをスキャンして全域マーカー座標を作成し、次にその座標に基づいてオブジェクトをスキャンします。

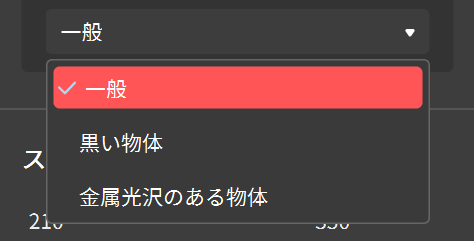

¶ 7. スキャン対象物
- 一般: これは標準的なオブジェクトの種類です。オブジェクトが以下のオプションと一致しない場合は、この種類を選択してください。
- 黒い物体: 黒や濃い灰色の衣服など、表面が暗い物体。フルフィールドまたは自動ターンテーブルスキャンモードを使用する際、光沢のある暗いアイテムは光を吸収したり反射したりするため、スキャンするにはスキャン用スプレーで処理する必要がある場合があります。
- 金属光沢のある物体: アルミニウム、スチール、銅など、光を反射する金属表面を持つ物体をスキャンします。
注: 利用可能なオブジェクトタイプは、選択したスキャンモードによって異なります。

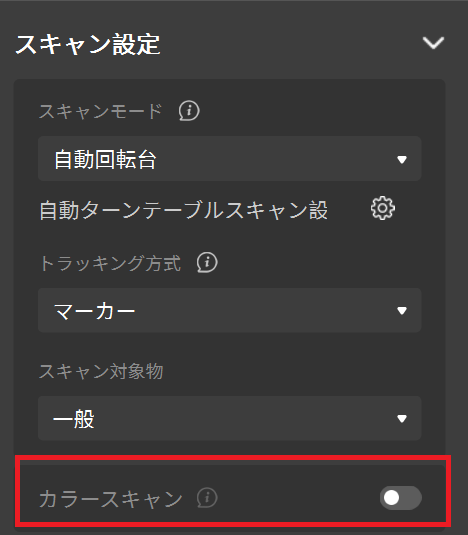

¶ 8. カラースキャン

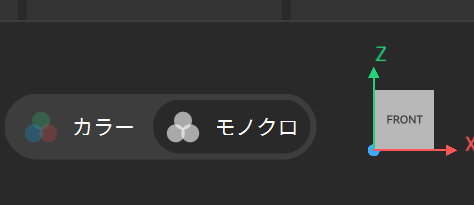

自動ターンテーブルモードを使用する場合、カラーデータをキャプチャするために有効にします。 カラースキャンを実行する場合、最適なカラーキャプチャ結果を得るために、対象物が柔らかい光で均一に照らされていることを確認してください。 カラースキャンを実行する際、モデルの色の表示/非表示を切り替えることができます。

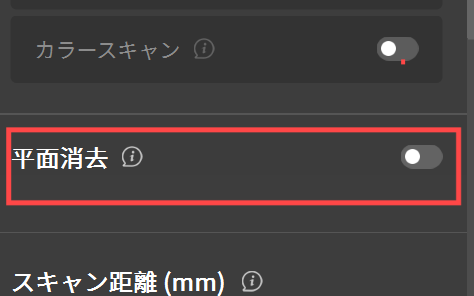

¶ 9. 平面消去
フルフィールドまたは自動ターンテーブルモードを使用している際、検出された不要な平面（テーブルや床など）の自動削除を有効にするには、これをオンに切り替えます。平らな面が多い対象物をスキャンする場合は、これをオフにして、対象物の表面を削除しないようにしてください。

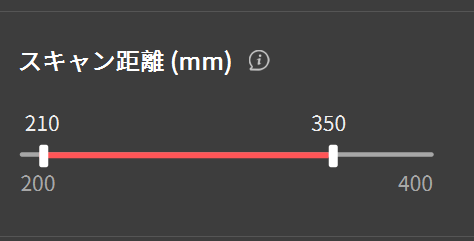

¶ 10. スキャン距離

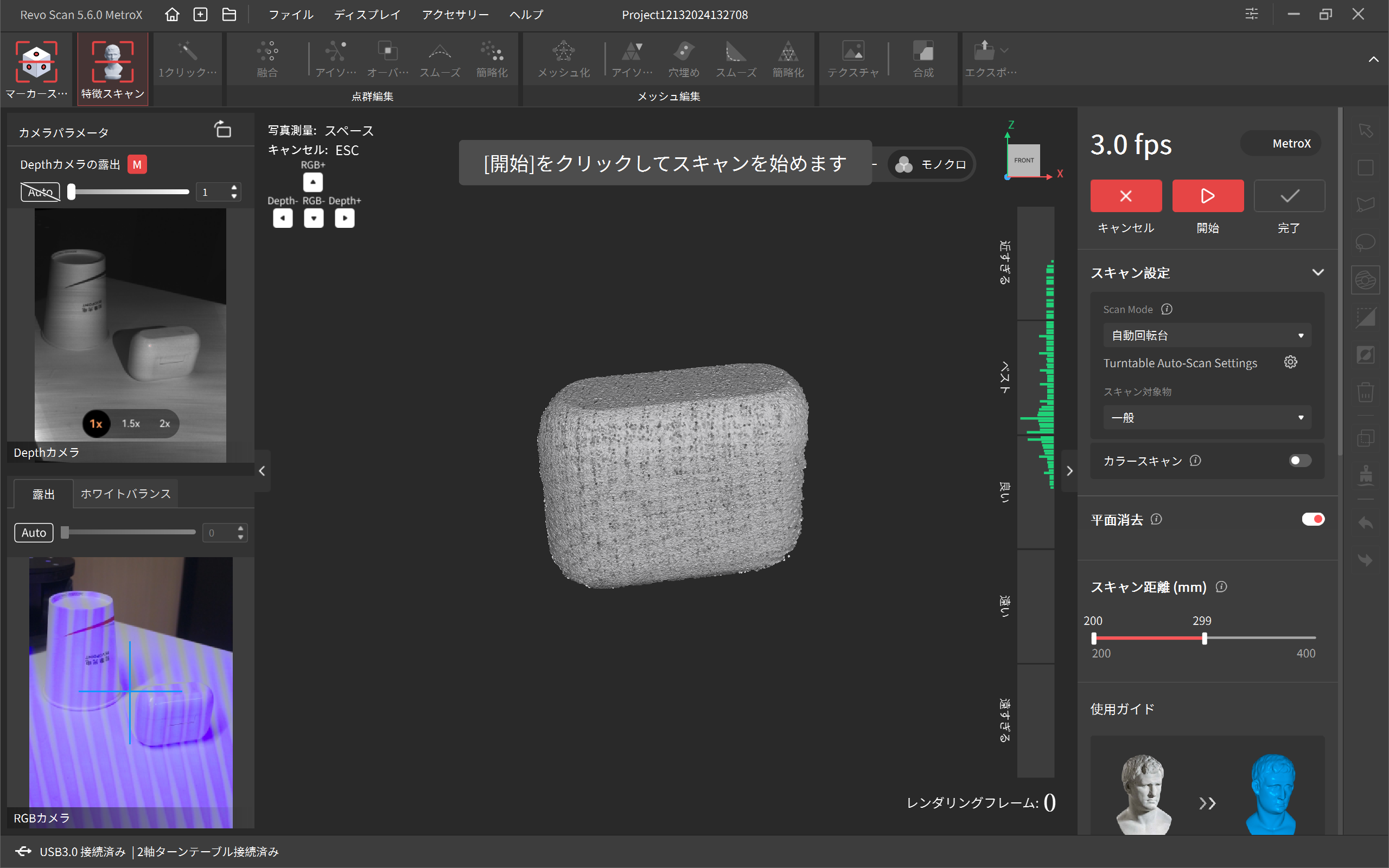

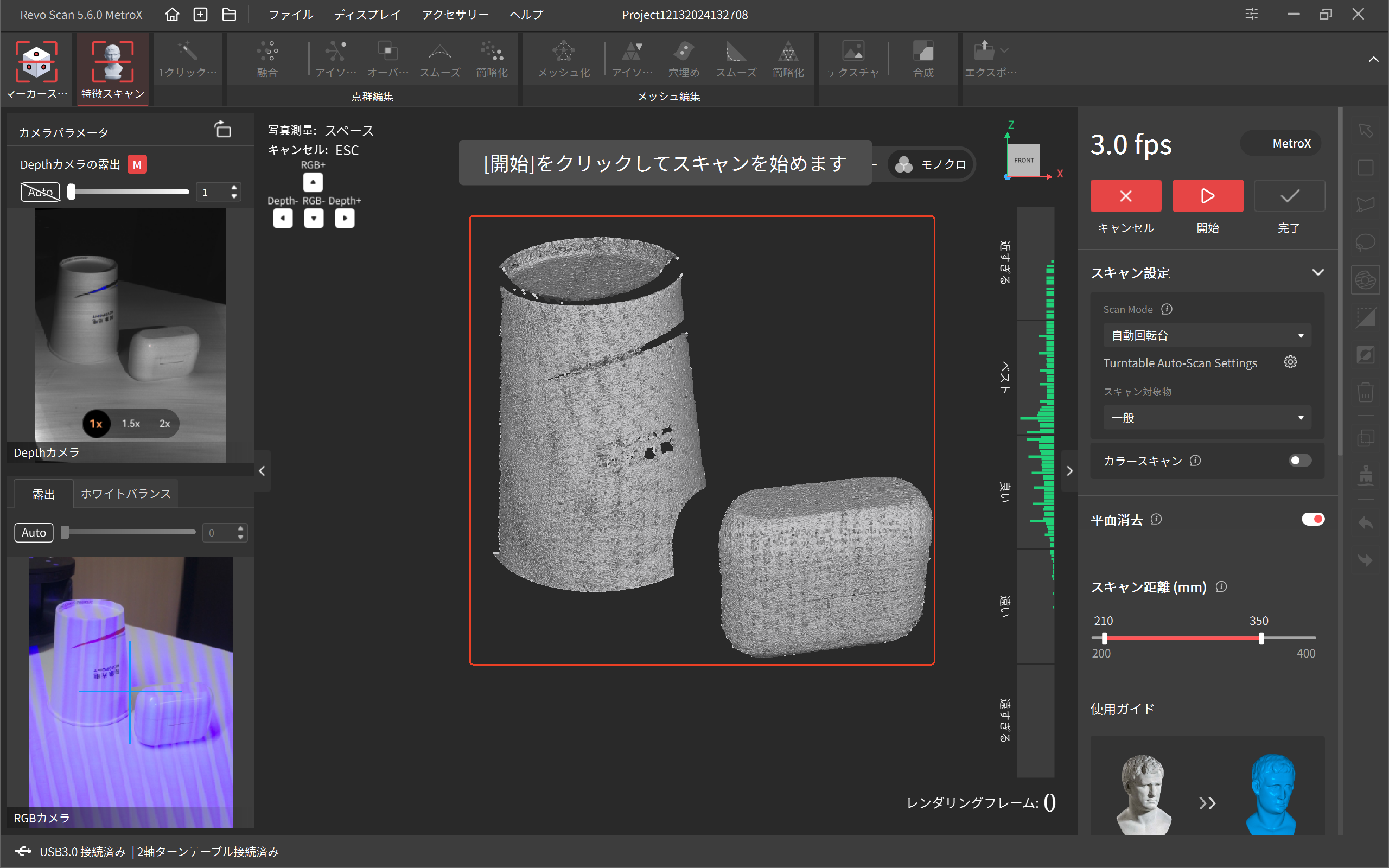

スライダーを使用してDepthカメラの作動距離を調整し、背景や前景の不要なオブジェクトを無視します。最小距離と最大距離の両方を設定できます。
注： 同じプロジェクト内で、最初のスキャンで距離を設定すると、それ以降のスキャンでも自動的に保存されます。

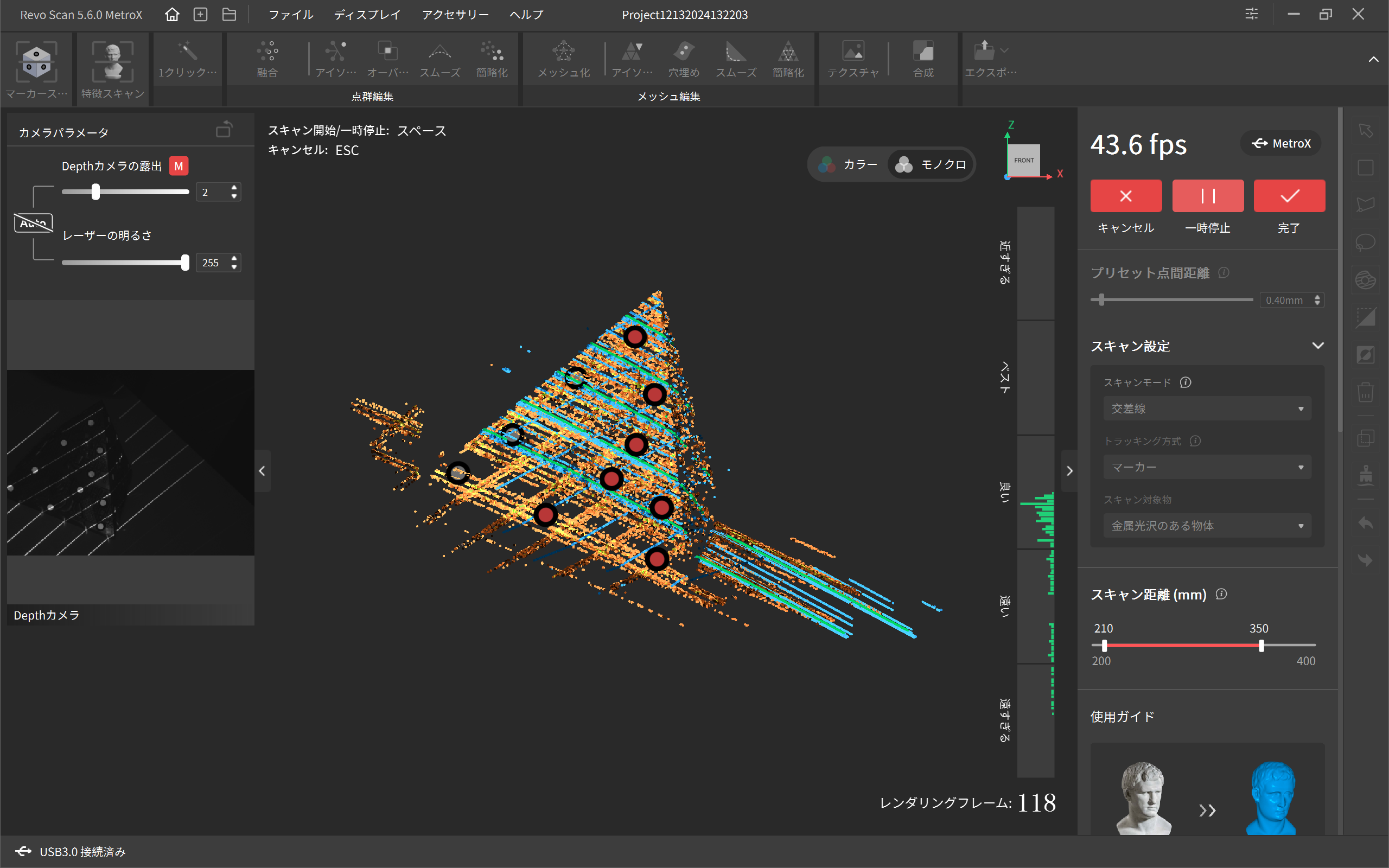

¶ 11.スキャン品質

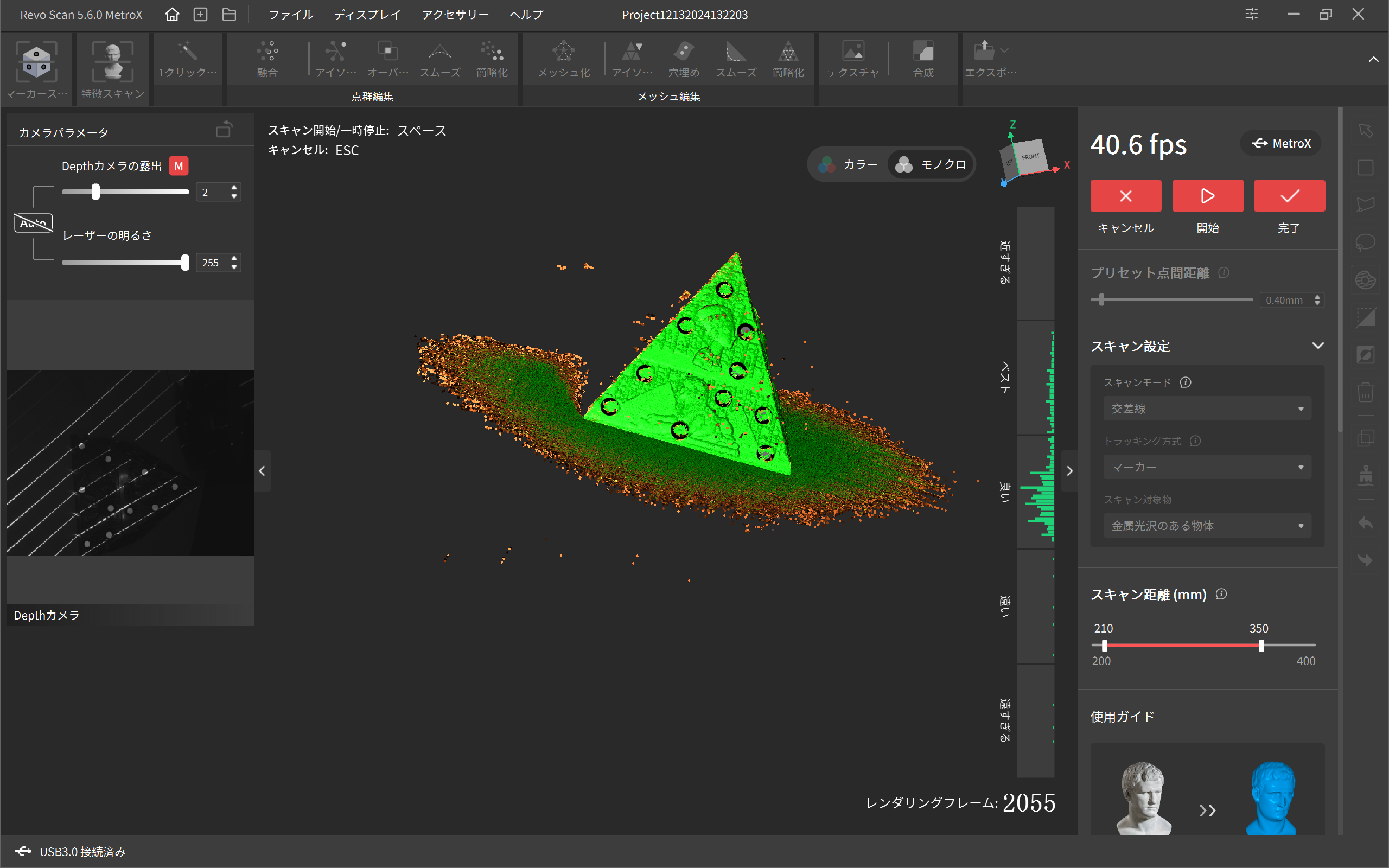

レーザーラインモード（交差ラインと平行ライン）でスキャンする場合、より多くのデータを取得するにつれて、点群は赤から緑へと変化します。緑色は品質が高いことを示すので、同じエリアをさまざまな角度からスキャンし、モデルがほぼ緑色になったら終了することが重要です。
¶ 12.スキャン設定の保存/インポート

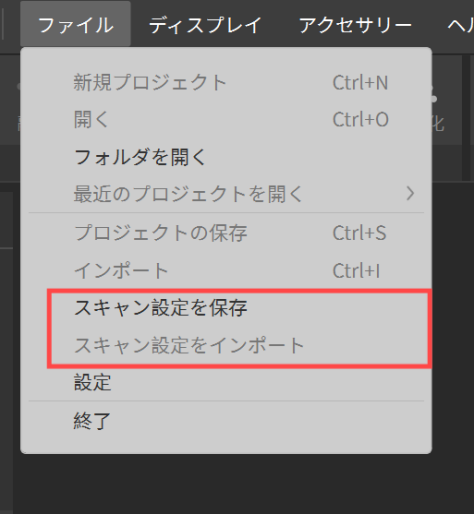

メニューバーで、[ファイル ] > [スキャン設定を保存 ]を選択し、名前を付け、保存場所を選択します。または、[スキャン設定をインポート ]をクリックし、必要な設定を含むファイルを選択し、[開く ]をクリックします。
注: 現在接続されているスキャナーのスキャン設定のみをインポートできます。
