¶ 1. 关于本手册
欢迎阅读 Revopoint 3D 扫描仪用户手册！ 本手册用以提供 MetroX 3D 扫描仪的操作指南和说明。 请在首次使用扫描仪前阅读本手册，以确保正确、安全地使用扫描仪。 您可以通过点击导航栏中任一标题快速跳转至对应章节。若需要相关产品手册的电子版，请点击手册左边章节导航栏最下方的打印格式按钮，将打印机选为另存为PDF并保存，即可下载该手册PDF版本。
¶ 1.1 使用前须知
- 本手册内容仅适用于 MetroX 3D 扫描仪，部分操作可能因扫描仪型号而有所差异。
- 本手册内容将持续更新，以涵盖产品的最新功能。
- 首次使用扫描仪前，请确认装箱清单中所有组件均完整无损。
¶ 1.2 安全说明
- 本产品使用 2M 级激光投射器，请勿近距离直视光源！请勿使用光学仪器（如望远镜、相机镜头）或放大镜观察激光束，以免对视网膜造成损伤。镜子和玻璃等反光表面应远离激光束的路径。
- 请勿使扫描仪接触水或其他液体，以免损坏组件。
- 请将扫描仪和配件存放在阴凉干燥处，避免阳光直射。
- 请勿撞击或摔落扫描仪。
- 请勿拆卸扫描仪，以免造成设备故障。
- 请勿使用未经授权的软件或插件，以免导致系统不稳定或数据丢失。
- 请将所有部件妥善存放至儿童和动物接触不到的地方，以免造成伤害。
¶ 1.3 在线资源
¶ 2. 关于 MetroX
¶ 2.1 装箱清单
.jpg)
.jpg)

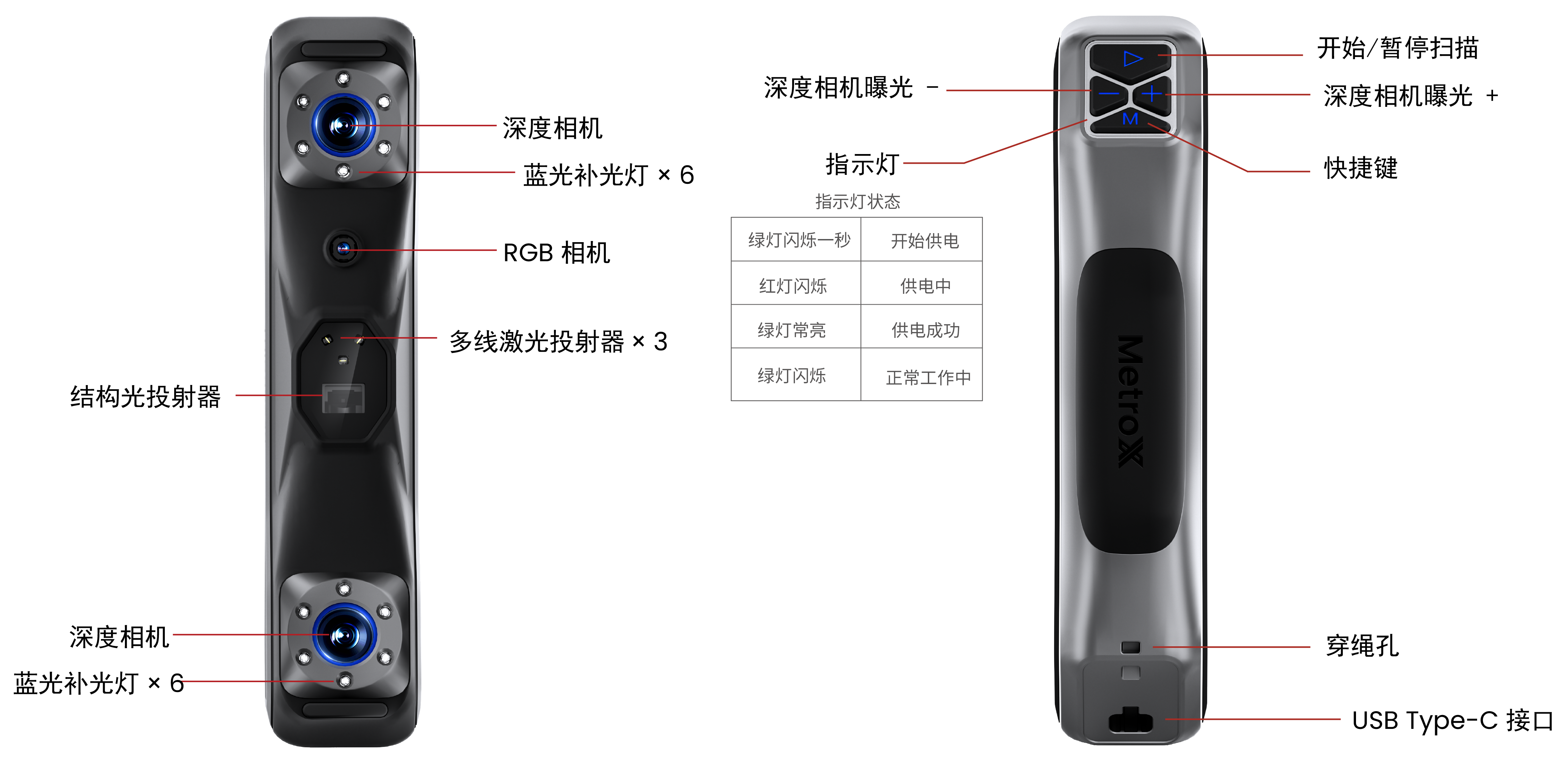

¶ 2.2 产品外观
.png)
注： ＋ 和 - 按钮可根据 M 键的设置调节深度曝光或激光器亮度。
¶ 3. 软件下载与安装
¶ 3.1 系统要求
| 最低电脑配置 | |
|
Windows 系统版本: Windows 10/11 (64位) 内存: ≥ 32 GB 处理器: Intel i7 10th Gen 10700或AMD Ryzen 7 5800 显卡 (可选): NVIDIA GeForce RTX 3050 (8 GB) |
macOS 系统版本: macOS 11.0及以上 内存: ≥ 16 GB 处理器: M1 Pro/Max/Ultra |
| 推荐电脑配置 | |
|
Windows 系统版本: Windows 10/11 (64-bit) 内存: ≥ 64 GB 处理器: Intel i9 12th Gen及以上 显卡: NVIDIA RTX 4060 (8 GB)及以上 |
macOS 系统版本: macOS 11.0及以上 内存: ≥ 24 GB 处理器: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra |
| 注： 该软件仅兼容 x86_64 架构。 如果您不确定 CPU 的具体配置，请确保 CPU 核心数 ≥ 8，线程数 ≥ 16，且基础频率 ≥ 2.4GHz，配备USB3.0以上接口。 | |
¶ 3.2 下载与安装
首次扫描前，请前往网站服务与支持 - 下载中心 页面为您的MetroX 3D 扫描仪下载“Revo Scan 5 MetroX”扫描软件。
注：MetroX 仅与 “Revo Scan 5 MetroX” 兼容，不可配合 “Revo Scan 5”使用。
¶ 4. 关于 Revo Scan 5 MetroX
¶ 4.1 界面概览
¶ 4.2 软件设置
¶ 4.3 软件功能
¶ 5. 扫描前准备
¶ 5.1 连接 MetroX

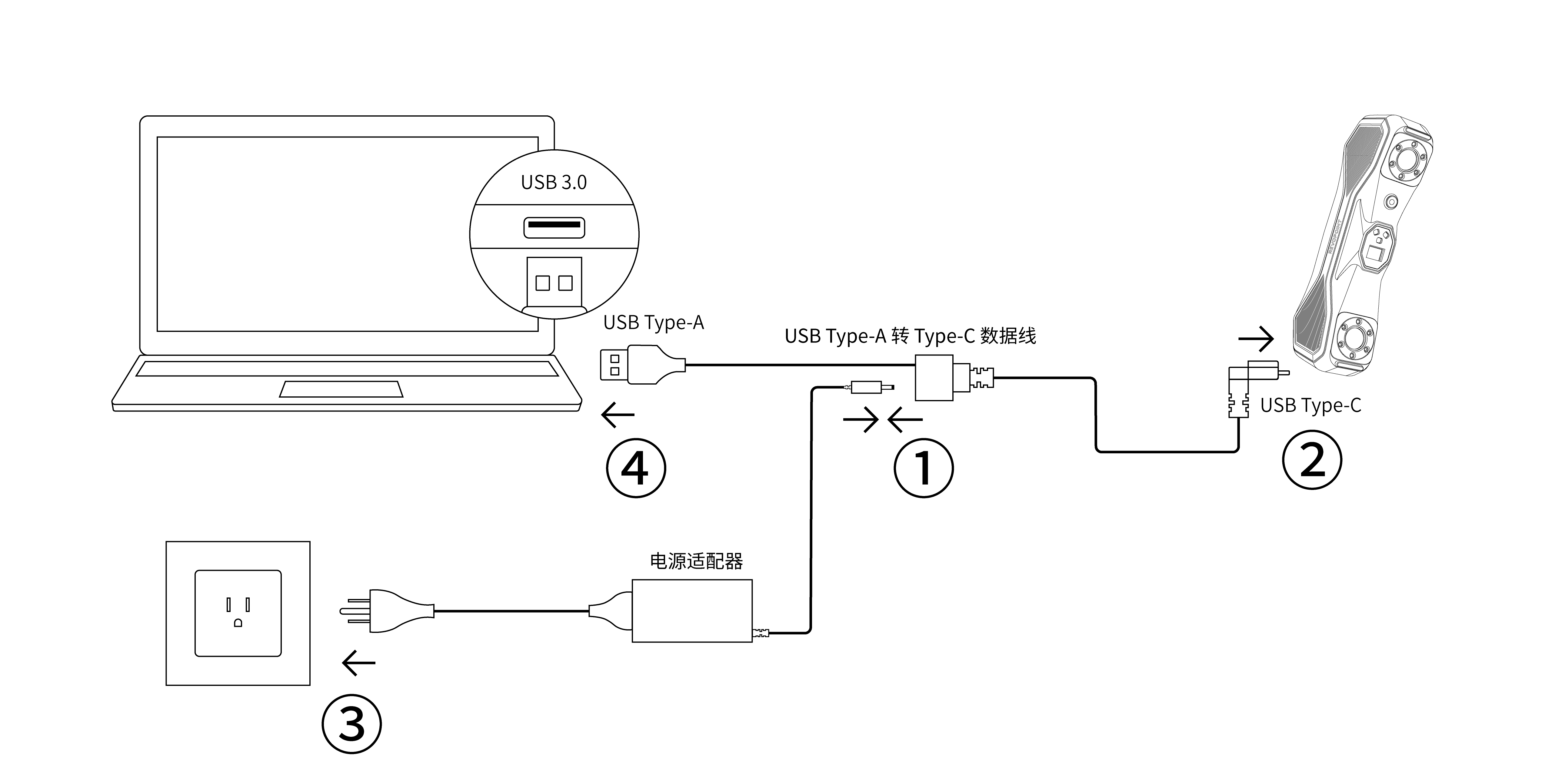

1. 请按照图示 ① ② ③ 连接扫描仪与电源。
2. 请按照图示 ④ 连接扫描仪至电脑端 USB 3.0 Type-A 端口。 如电脑没有 USB 3.0 Type-A 端口，可使用 USB Type-C 转 Type-A 转接头。
3. 扫描仪接通电源后，请等待 10 分钟预热，以获得更好的扫描效果。
注：
如未点击 “允许”，弹窗会在几秒钟后关闭。等待片刻后弹窗将再次出现，点击 “允许”。

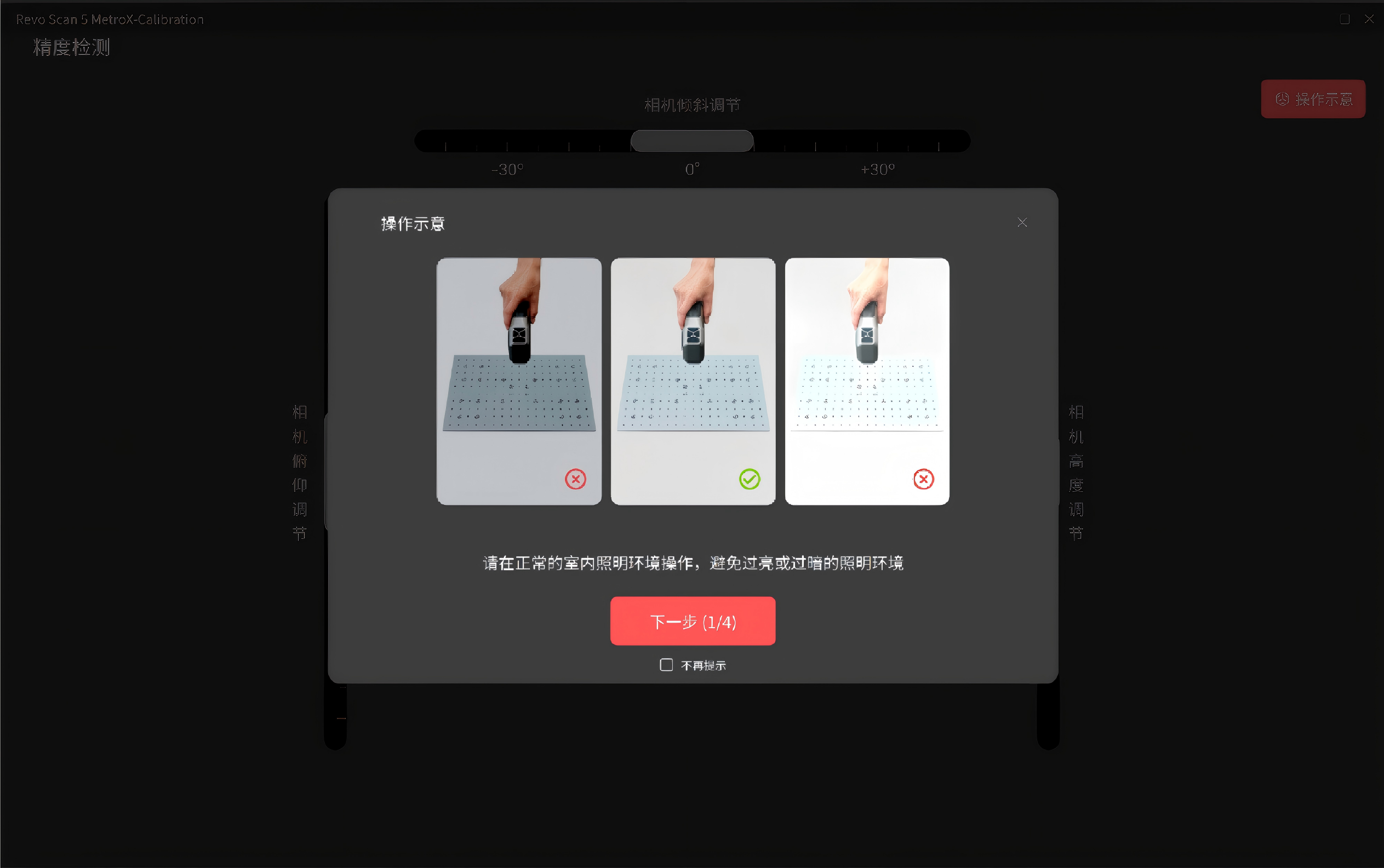

¶ 5.2 精度检测
每次扫描前，请先使用 Revo Scan 5 MetroX 主页上的“扫描仪标定”程序检查扫描仪精度。步骤如下：
① 扫描标定板背面的二维码，导入标定板的精度信息。
② 检测扫描仪精度是否合格。
③ 如精度检测不合格，根据屏幕上的指示对扫描仪进行标定。
注：标定时请确保计算机已连接到电源。
¶ 5.3 准备扫描物体
- 使用标记点
如使用“标记点扫描”，则需要使用标记点进行跟踪。 标记点间距保持在 6-7 cm。
标记点不宜过多，但需保证扫描仪单帧画幅内至少能识别到 5 个不规则分布的标记点。
为获得理想精度，请将标记点粘贴在局部平面上，避免在曲面上粘贴标记点。同时，请勿使用带有标记点的软垫或软布。
关于标记点的更多使用技巧，请查看本教程视频MetorX 标记点使用教程视频
注：您也可以使用标记块套件创建更理想、更完整的扫描环境。
- 使用显影剂
扫描金属、反光或透明物体表面时，请参阅下表确定是否需要喷涂显影剂：
¶ 5.4 搭建扫描环境
确保扫描环境干净整洁，扫描仪视野范围内仅出现扫描物体和所需配件。如果使用转台自动模式，请按以下步骤搭建扫描环境：
① 将支撑台安装至三脚架，将三角架放置于稳定的平台上，并将扫描仪放置于支撑台上。
② 建议将物体固定在转台上，然后将三脚架调整至合适的高度并使用转台数据线为转台供电。在扫描过程中不要移动扫描仪、转台和扫描物体。
