¶ 1.关于本手册
欢迎阅读 Revpoint 3D 扫描仪用户手册！本手册提供了 POP 3 Plus 的操作指南和使用说明。请在首次使用前阅读使用手册，以确保您正确安全地使用此扫描仪。若需要相关产品手册的电子版，请点击手册左边章节导航栏最下方的打印格式按钮，将打印机选为另存为 PDF 并保存，即可下载该手册 PDF 版本。
¶ 1.1 使用前须知
- 本手册内容仅适用于 POP 3 Plus 3D 扫描仪，部分操作可能因扫描仪型号而有所差异。
- 本手册内容将持续更新，以涵盖产品的最新功能。
- 首次使用扫描仪前，请确认装箱清单中所有组件均完整无损。
- 该扫描仪的工作环境温度范围为 0℃至 40℃（32℉至 104℉）。请确保在此温度范围内使用。
¶ 1.2 安全说明
- 请勿使扫描仪接触水或其他液体，以免损坏组件。
- 请将扫描仪和配件存放在阴凉干燥处，避免阳光直射。
- 请勿撞击或摔落扫描仪。
- 请勿拆卸扫描仪，以免造成设备故障。
- 请勿使用未经授权的软件或插件，以免导致系统不稳定或数据丢失。
- 请将所有部件妥善存放至儿童和动物接触不到的地方，以免造成伤害。
¶ 1.3 在线资源
¶ 2. 关于POP 3 Plus

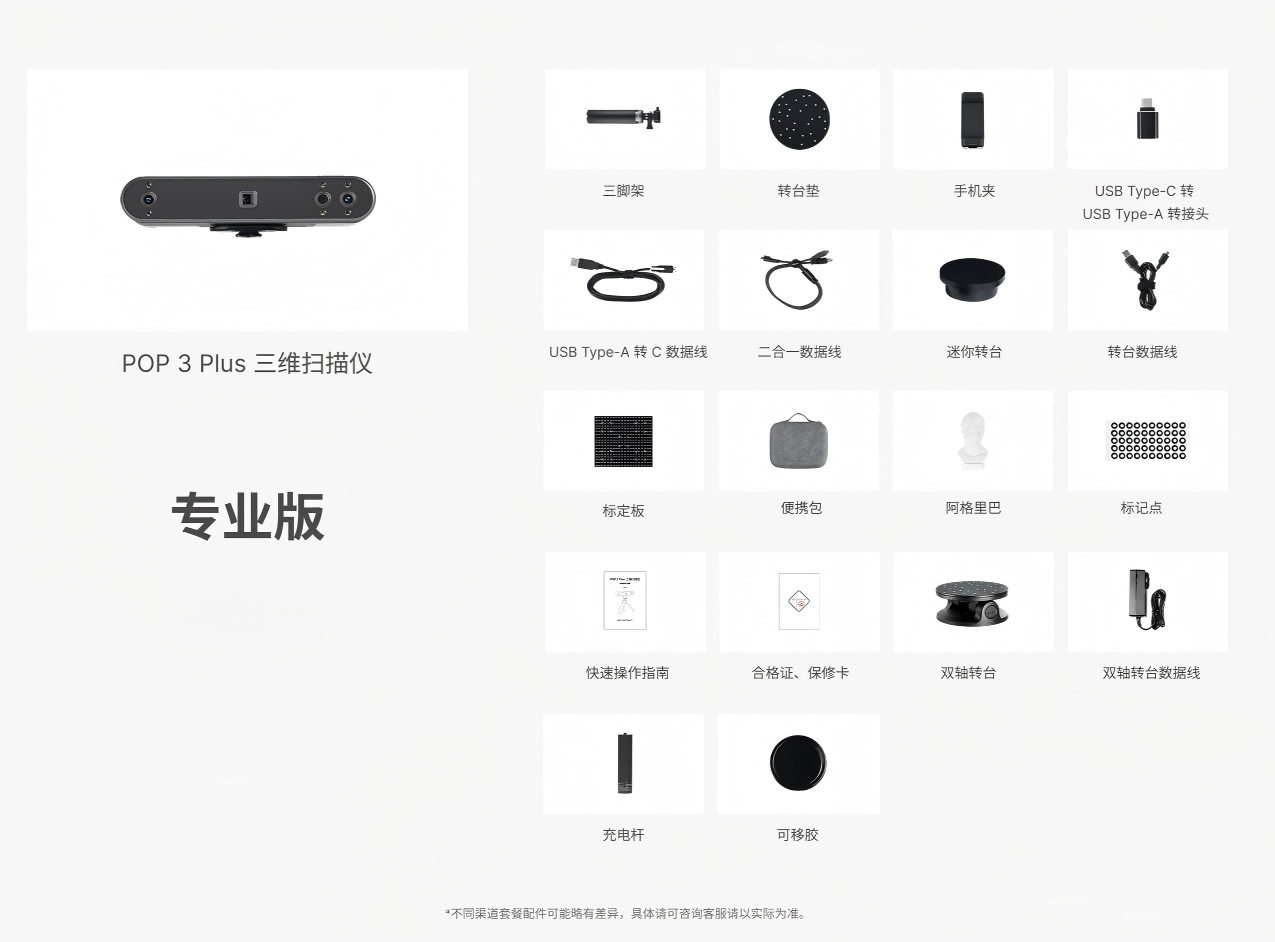

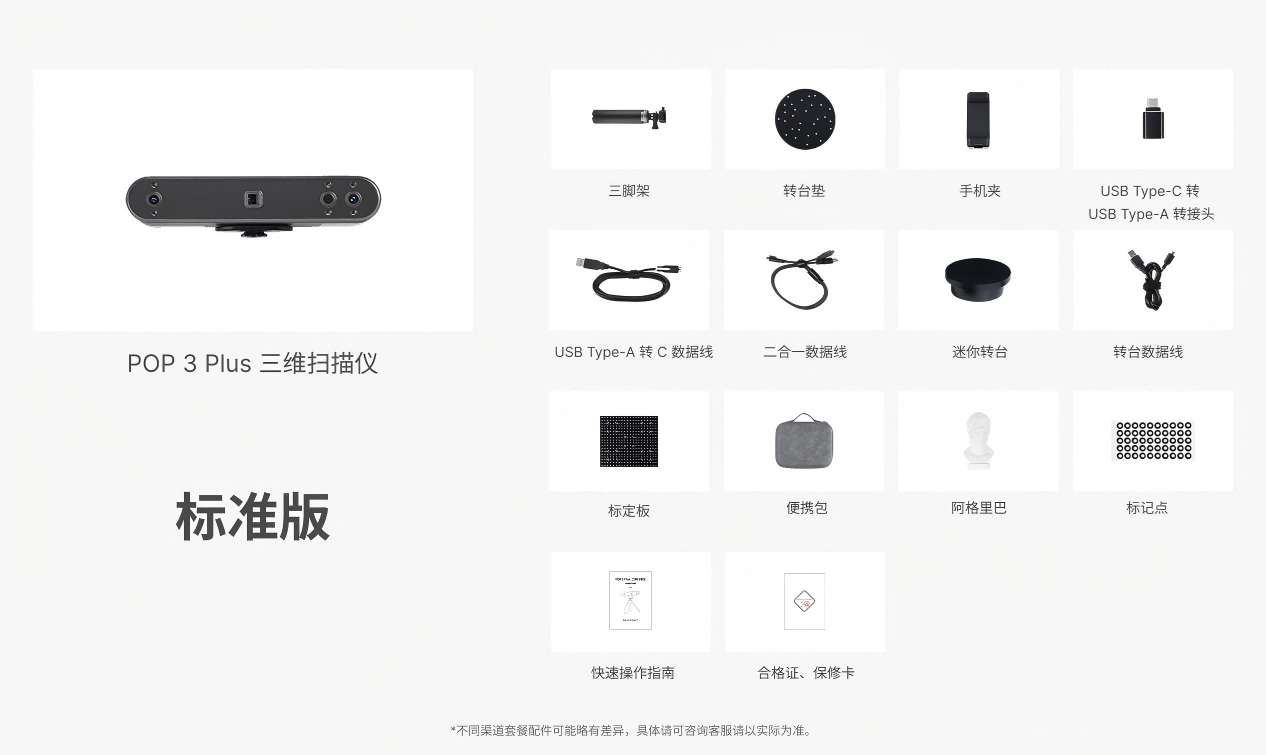

¶ 2.1 装箱清单
¶ 2.2 产品外观
¶ 3. 软件安装
¶ 3.1 系统安装要求
¶ 3.1.1 PC端
|
支持系统 |
最低 |
推荐 |
 |
Win 10/11（64 位） 内存：≥ 16GB 处理器：Intel i7 12th 及以上 |
Win 10/11（64 位） 内存：≥ 32GB 处理器：Intel i9 11th 及以上 |
 |
macOS 11.0 及以上 内存：≥ 8GB 处理器：M1 Pro 及以上 |
macOS 11.0 及以上 内存：≥ 8GB 处理器：M3 及以上 |
¶ 3.1.2 手机端
 |
系统版本：9.0 及以上 内存：≥8 G 存储空间：≥128 GB |
 |
iPhone X 之后型号 系统版本：iOS 14.0 及以上 内存：＞4 GB 存储空间：≥64 GB iPad：第十代 iPad 及之后的型号 |
¶ 3.2 软件下载及安装
首次扫描前请先下载 Revopoint 配套扫描软件 Revo Scan 5。点击“服务与支持-下载中心”，下载安装对应版本软件。iOS 端用户也可进入 Apple 应用商店搜索“Revo Scan 5”下载安装。
¶ 4. 关于Revo Scan 5
¶ 5. 首次扫描
¶ 5.1 扫描前准备
¶ 5.1.1 连接扫描仪
¶ 5.1.2 准备扫描物体
样品雕像具有以下特征，属于最简单的扫描物体类型，扫描时在拼接模式中选择特征拼接即可。
¶ 5.1.3 搭建扫描环境
1）连接迷你转台：使用转台数据线将迷你转台连接至电脑接口或电源插座，并调整至合适转速。
若您使用的是双轴转台，请参考此视频教程：如何使用双轴转台教程
2）布置扫描背景：确保扫描区域干净整洁、无杂物。
3）检查物体：将样品雕像放在转台上，确保其表面无阴影。
4）调整扫描仪高度与角度，确保扫描仪相机能够捕捉到扫描物体。
¶ 5.2 扫描
¶ 5.2.1 新建工程
1) 点击主页“新建工程”进入工程界面。
2）通过左侧相机预览窗口查看模型位置，确保模型位于相机视野范围内。调整扫描仪与物体间的距离，确保距离直方图上的颜色条显示为绿色。
¶ 5.2.2 扫描设置
1) 扫描样品雕像时建议扫描场景选择高精度、特征拼接和普通物体。
2) 在左侧深度相机窗口点击Auto键打开自动曝光。
¶ 5.2.3 开始/暂停扫描
点击“开始”按钮开始扫描。
扫描过程中，可暂停扫描并通过模型展示区实时查看扫描进程。
如扫描不完整，点击“开始”按钮继续扫描。
¶ 5.2.4 完成扫描
当模型表面区域数据完整时，点击“完成”按钮结束扫描。
¶ 6. 模型编辑
¶ 7. 数据传输
¶ 7.1 从手机导入
① 将手机和电脑连接至同一 Wi-Fi 网络。
② 打开电脑端 Revo Scan 5进入工程页，点击菜单栏中的“文件”>“手机导入”。选择验证码或二维码传输方式。
③ 打开手机端 Revo Scan 5，找到待传输工程文件。
④ 点击工程右下角的
图标 >“分享”，点击“开始分享”，输入电脑端显示的验证码或扫描电脑端二维码。
⑤ 开始文件传输。
注：传输过程中，请勿熄屏或退出传输界面，否则将传输失败。
¶ 7.2 从电脑导入
 |
进入工程页，点击菜单栏“文件”>“导入模型”，找到电脑上需要传输的扫描模型，点击“打开”。 |
¶ 7.3 模型导出
方法 1：打开某个工程，选中模型，点击 图标，选择“导出模型”，点击要导出的模型状态进行导出。
.png)
方法 2：打开某个工程，选中模型。在模型编辑区最右侧点击“导出模型”，选择要导出的模型状态进行导出。
.png)
注：不同渲染模式下，模型导出时所支持的文件格式不同。
¶ 8. 模型工程管理
¶ 9. 扫描仪设置和维护
¶ 9.1 扫描仪 Wi-Fi 设置
如需使用 Wi-Fi 连接扫描仪，可设置以下两种 Wi-Fi 连接方式。
在扫描仪连接成功的状态下，点击首页“扫描仪连接状态栏”里的“扫描仪设置”图标 ，选择“Wi-Fi 设置”。
 |
 |
|
| Host | Client | |
| 工作原理 | 以扫描仪本身的 Wi-Fi 为热点连接扫描仪与电脑。电脑端不可使用互联网。 | 将扫描仪与电脑通过同一个 Wi-Fi 账号连接。电脑端可同时访问互联网。 |
| 如何设置 |
1. 在电脑端 Wi-Fi 列表中搜索名为“产品型号-REVO-XXXXXXXX”的 Wi-Fi 并连接。 2. 打开软件，等待片刻扫描仪将连接成功。 |
1. 在 Client 模式下输入已有的 Wi-Fi 名称(SSID)和密码，点击确认。 2. 确保电脑端连接至同一 Wi-Fi，等待片刻扫描仪将连接成功。 |
| 注意事项 |
1. 若在 Wi-Fi 列表中搜不到扫描仪 Wi-Fi 名称，请在“地区”栏切换到您所在地区并点 击确认，重启设备后重新搜索 Wi-Fi。 2. 如启用密码，请务必牢记密码。忘记密码可能导致无法使用 Wi-Fi 连接。 |
该模式对网络环境要求较高（5GHz），如您的网络环境欠佳，建议使用 Host 模式。 |
¶ 9.2 扫描仪标定
 |
Revo Scan 5软件支持用户对三维扫描仪进行重新标定以获得最佳精度。因扫描仪出厂时已经过专业标定，进入标定程序后，可先使用软件对扫描仪精度进行检测。如检测不合格，可按照页面提示进行标定。 注：进行扫描仪标定前请确保电脑连接电源。 |
¶ 9.3 陀螺仪校准
陀螺仪校准有助于更准确地测量扫描仪的位姿，提升扫描结果的精度和准确性。
Revo Scan 5界面会定期提醒用户进行陀螺仪校准。点击首页扫描仪连接状态栏里的扫描仪设置图标。选择“基础设置”中“陀螺仪校准”部分，点击“开始校准”，按照界面提示进行操作。
¶ 9.4 固件升级
如有可更新的固件版本，可通过以下任意一种方式更新固件：
方法 1：如有可更新的固件版本，当扫描仪连接成功后，界面会出现更新弹窗提示，点击“立即更新”。
方法 2：扫描仪连接成功后，点击首页“扫描仪连接状态栏”>“扫描仪设置”。选择“基础设置”中“固件版本”部分，点击“立即更新”。
¶ 10. FAQ
¶ 11. 帮助
¶ 11.1 用户反馈
 |
软件使用过程中如有任何问题，可点击页面顶部菜单栏中的“帮助”>“问题反馈”，提交您的反馈意见。 |
¶ 11.2 软件更新
 |
我们的软件会定期升级以提升性能，请及时更新最新版软件。如有新软件，界面会弹出更新提示，按照提示点击下载最新版软件。也可点击页面顶部菜单栏中的“帮助”>“关于 RevoScan”，查看或更新软件版本。 |
¶ 11.3 售后服务
如对我们的产品或软件有任何疑问，请随时拨打我司官方客服电话 400-168-1992。或点击软件主页左侧的“联系我们”，添加客服微信。还可登录 Revopoint 官方网站revopoint3d.com.cn，点击右侧弹窗联系我们。
¶ 12. 附录
¶ 12.1 术语表
¶ 12.2 文件格式
¶ 12.3 快捷键
